鐵路無線通信加密模塊DH6600是專為移動制式無線傳輸信道加密而設計的一款支持全網通的無線傳輸模塊。
產品主要特性：
1、支持無線傳輸通信信道加密；
2、一卡一密；
3、尺寸：40mm×105mm×3.45mm。
1、支持?jǐn)?shù)據業務：
GPRS、EDGE、WCDMA CS、WCDMA PS、HSPA+、DC-HSPA+、TD-HSPA、
TD-SCDMA PS、LTE FDD、LTE TDD；
2、支持頻段：
（1）FDD LTE：Band 1、Band 3、Band 8, all bands with divesity
（2）TDD LTE：Band 38、Band 39、Band 40、Band41, all bands with divesity
（3）DC-HSPA+/HSPA+/HSPA/WCDMA: Band 1、Band 5、Band 8、Band 9，
all bands with divesity
（4）TD-CDMA：Band 34、Band 39
（5）GSM/GPRS/EDGE:1800MHz/900MHz
3、發射功率≤2W@3.3V；
4、尺寸：40mm×105mm×3.45mm。
1、模塊工作電壓VCC：DC3.2V-4.2V，典型工作電壓：DC3.3V；
2、功耗：≤2W@3.3V
1、工作溫度*：-40°C ～ +85°C （SIM卡工作范圍：-20°C ～ +60°C）
2、存儲溫度：-40°C ～ +85°C
3、相對濕度：95%（溫度+25°C）
4、低溫：符合GB/T 2423.1-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗A：低
溫》的規定；
5、高溫：符合GB/T 2423.2-2008 《電工電子產品環境試驗 第2部分：試驗方法 試驗B：高
溫》的規定；
6、帶卡沖擊、帶卡功能振動試驗、帶卡長壽命振動試驗：符合GB/T 21563-2008《軌道交通
機車車輛設備 沖擊和振動試驗》B級的規定；
7、可靠性：平均故障間隔時間（MTBF）≥5000小時。
*注：工作溫度試驗采用兩種模式進行試驗：
1、帶卡試驗（SIM卡內置），工作溫度為-20°C ～ +85°C，但考慮SIM卡基材料的變
形，推薦高溫工作溫度不超過60°C；
2、不帶卡試驗（SIM卡外置，通過延長線引出高溫箱），工作溫度為-40°C ～ +85°C。

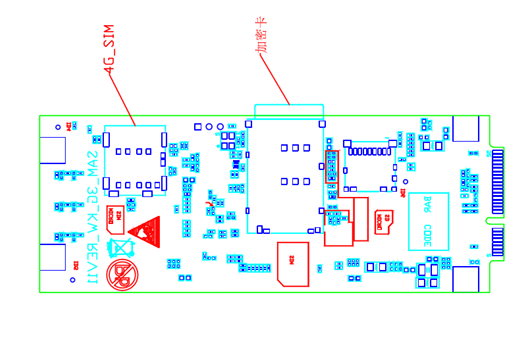

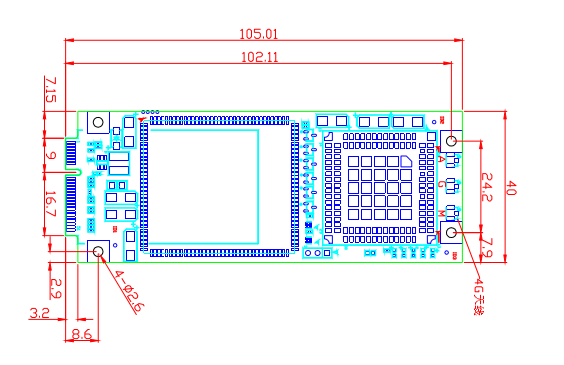

單位：mm
硬件接口采用標準MiniPCIe接口，引腳定義如下表所示：
引腳序號 | 引腳定義 | 描述 |
1 | WAKE# | IN Wireless module wake PC |
2 | VCC_3.3V | OUT 3.3V power supply （2A） |
3 |
|
|
4 | GND | ground |
5 |
|
|
6 |
|
|
7 |
|
|
8 | UIM_PWR | UIM Power source from Wireless module |
9 | GND | ground |
10 | UIM_DATA | UIM/SIM data signal |
11 |
|
|
12 | UIM_CLK | UIM/SIM clock signal |
13 |
|
|
14 | UIM_RESERT | UIM/SIM reset signal |
15 | GND | ground |
16 |
|
|
17 |
|
|
18 | GND | ground |
19 |
|
|
20 | W_DISABLE | For close wireless module |
21 | GND | ground |
22 | SYSRST | Force a hardware reset |
23 |
|
|
24 | VCC_3.3V | OUT 3.3V power supply (2A) |
25 |
|
|
26 | GND | ground |
27 | GND | ground |
28 |
|
|
29 | GND | ground |
30 |
|
|
31 |
|
|
32 |
|
|
33 |
|
|
34 | GND | ground |
35 | GND | ground |
36 | USB_D- | USB signal D- |
37 |
|
|
38 | USB_D+ | USB signal D+ |
39 |
|
|
40 | GND | ground |
41 |
|
|
42 |
|
|
43 |
|
|
44 |
|
|
45 | JM_SIM_DATA | JM_SIM data signal |
46 |
|
|
47 | JM_SIM_CLK | JM_SIM clock signal |
48 |
|
|
49 | JM_SIM_RESERT | JM_SIM reset signal |
50 | GND | ground |
51 | JM_SIM_VCC | JM_SIM Power source from Wireless module |
52 | VCC_3.3V | OUT 3.3V power supply (2A) |
