VAJRA@系列芯片是一款符合ISO7816標準QFN封裝形態的貼裝芯片,內置COS通用平臺、支持二次開發。
內核為低功耗ARM 32-bit CPU,芯片支持最大1024-kbyte 程序(或數據)存儲器(Flash),20-kbyte SRAM,一路16-bit隨機數發生器,16-bit 定時器,Crypto加速器,DES引擎,UART和數字安全電路。
1、CPU:0.18μm Flash
2、Memory:最大20-Kbyte SRAM,最大1024-Kbyte Data Flash
3、Data Flash
Page(8 or 256 bytes)/ Sector (8kB)擦除時間4ms
35μs write times per byte
Min. 100,000 erase/write cycles
數據保存時間Min. 10年
4、隨機數發生器 1個16-bit符合FIPS140-2隨機數發生器
5、工作電壓:1.62V-5.5V
6、工作電流 Max.10mA(VDD=5.5V,FCLK=5MHz)
Max.6mA(VDD=3.3V,FCLK=4MHz)
Max.4mA(VDD=1.98V,FCLK=4MHz)
7、工作溫度:-25℃ to + 85 ℃8、ESD:HBM 4000KV
1、封裝形態
8-PIN QFN
引腳標示符合JEDEC publication 95 SPP-002
2、外形尺寸
5mm×6mm×0.9mm
尺寸和公差符合ASME Y14.5-1994
3、引腳間距
1.27mm

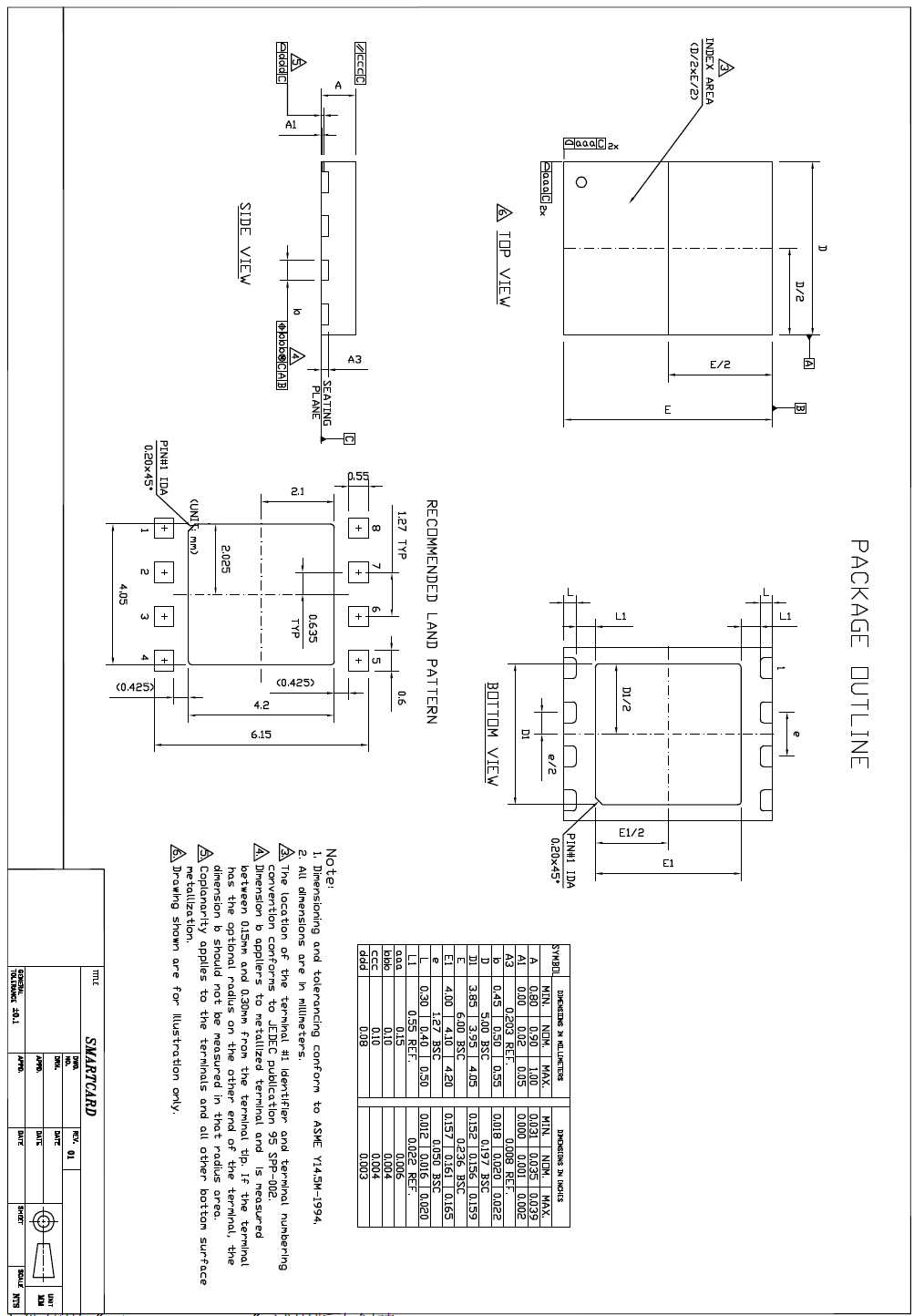

圖1 芯片正面視圖
引腳 | 定義 | 描述 |
1 | Vss | 地 |
2 | NC | 未用 |
3 | SIO | 串行數據輸入/輸出 |
4 | NC | 未用 |
5 | NC | 未用 |
6 | CLK | 外接時鐘輸入 |
7 | RST | 系統復位輸入 |
8 | Vdd | 電源輸入 |
